  • 玻璃成像失真-玻璃钢化变形的成因

    来源:兰迪机器   浏览次数:1690   发布时间:2016-08-25

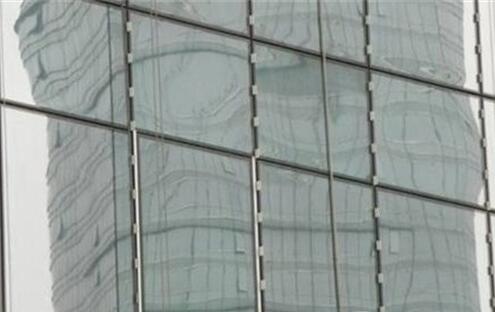

    幕墙门窗工程项目减少,资金短缺已成为新常态。当开发速度放缓,进度款紧张的时候,总有些开发单位和施工方喜欢在材料质量上找点茬。玻璃安装后的成像变形问题就成了最好扯的对象。

    然而引起玻璃成像失真的原因很多,各种因素对失真的影响也不同。一般很难分清楚玻璃成像失真的具体原因,所以很多时候都归结于“钢化变形”。

    今天,我们就来聊聊哪些因素会引起所谓的钢化变形。

    玻璃原片与加工因素

    原片 我们通常看到的玻璃成像都是光学穿过玻璃被反射回来的影像。衡量原片光学变形的是斑马角,我国的浮法玻璃标准要求建筑级玻璃斑马角达到50度,汽车级和制镜级的玻璃要求60度以上。而国外高档浮法玻璃的斑马角可以达到70度以上,由于我国的浮法玻璃技术和质量意识的问题,这项指标一般在45~65度之间,质量差的甚至低于40度。

    原片的斑马角对成像变形的影响是基础性的,脱离原片斑马角只讲钢化变形是耍流氓。

    钢化

    钢化是对原片进行二次热处理的过程。钢化过程中的畸变确实对成像影响较大。一般钢化玻璃中部如果出现畸变可以认为是工艺控制出现严重问题。平行于玻璃钢化硅棍方向波形变形一般都可以控制在国标2‰的三分之一以下,即6㎜钢化玻璃0.2㎜,比较好的钢化炉可以控制在0.15㎜。

    实际上如果钢化弓形度控制1‰,波形度控制在0.15mm,再采用宽边进炉措施的话,成品的最终变形与钢化生产的关系并没我们想象的那么大。

    中空

    中空玻璃合片后的凸起或凹陷对玻璃成像变形影响很大。一般情况下空气中含有1-4%的水蒸气,湿度越大水蒸气含量越多。中空玻璃生产完成后,分子筛吸收掉大部分密封到中空内的水蒸气后,中空玻璃常呈现凹陷状。当然水平打胶压凹应该是加工质量控制问题。

    中空玻璃生产线合片房的目的就是控制合片时的湿度和温度,很可惜绝大部分企业的中空合片房都是流于形式。

    设计选型因素

    玻璃厚度 目前国内在设计玻璃进行扰度计算时,一般按最大风压负荷的1/60控制。实际国际上一般是按1/90~1/120来进行核算。这种算法导致我们国内选用玻璃都比较薄。而玻璃越厚刚性越好,相同情况下成像变形越小。这也是为什么国外包括香港,幕墙玻璃看起来平整度比较好的原因,一般他们的幕墙玻璃都是10㎜的居多。

    反射率

    反射率越高的玻璃成像越清晰,事实上从观察上也更容易看到玻璃的变形。

    长宽比

    玻璃长宽比太大容易产生扭曲变形,长宽比太接近1:1则容易出现锅底形。最佳的长宽比一般认为是2:1.

    环境因素

    对于中空玻璃来说,腔体内空气受到温度、压力等变化的影响膨胀或收缩,对中空玻璃成像的影响也是很大。

    气温

    中空内空气温度升高或降低15度,密封在中空玻璃内部空气体积将膨胀或收缩5%。

    气压、海拔高度

    大气压力随着高度而变化;高度每增加610m,大气压力就降低1Psi(6900N/㎡);从另外角度讲,高度每增加610米,对610*1220mm的中空玻璃来说,则相当于从玻璃的内部给每片玻璃上施加了约520kg的压力。

    为了避免气压变化导致的中空玻璃变形,一般建议制造地点与使用地点之间海拔高度差超过610m时,需要在中空玻璃上加毛细管。

    安装因素

    安装受力

    玻璃安装过程中如果有力作用在玻璃上,玻璃版面会发生变形从而影响成像。

    安装平整度

    玻璃安装时的水平度和垂直度影响单片玻璃的成像效果;幕墙隔片玻璃的平整度和一致性影响幕墙整体的成像效果。

    成像环境

    规则的几何图形在玻璃上的成像看出的变形最为明显;轮廓线不明显的图像成像变形不明显;没有背景图案就看不出玻璃成像变形。
