要钢化的玻璃越薄，所需的温度就越高，玻璃越厚，所需的温度就越低，各种厚度的玻璃都有一定的升温速度。
（1）炉温度数改变+/-X，玻璃离开炉子时的温度改变度数大致相同。

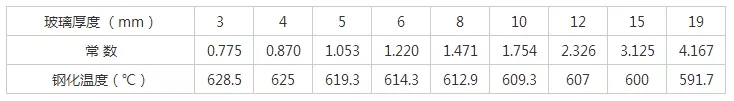

（2）加热时间改变+/-t=+/-ΔT×常数（秒），其中+/-ΔT为玻璃离开炉子时的温度变化量，不同厚度玻璃的常数值如下：
例：6mm玻璃，加热时间215秒，使玻璃温度再提高10℃时有两种方法：
（1）假设炉温提高10℃，加热时间不变时（这样若仔细检测，发现玻璃温度只提高9℃）。
（2）增加加热时间保持炉温恒定，10℃×⒈220S/℃=1⒉2S（若仔细研究玻璃温度只提高大约9℃，这是因为当玻璃温度接近炉温时，加热速度减慢了）。
